نظرة عامة
مكابس هيدروليك رباعية الأعمدة للسحب العميق وتشكيل المعادن والكبس الحراري للميلامين والكاوتشوك والسيليكون، نصمّمها ونصنّعها في مدينة العاشر من رمضان.

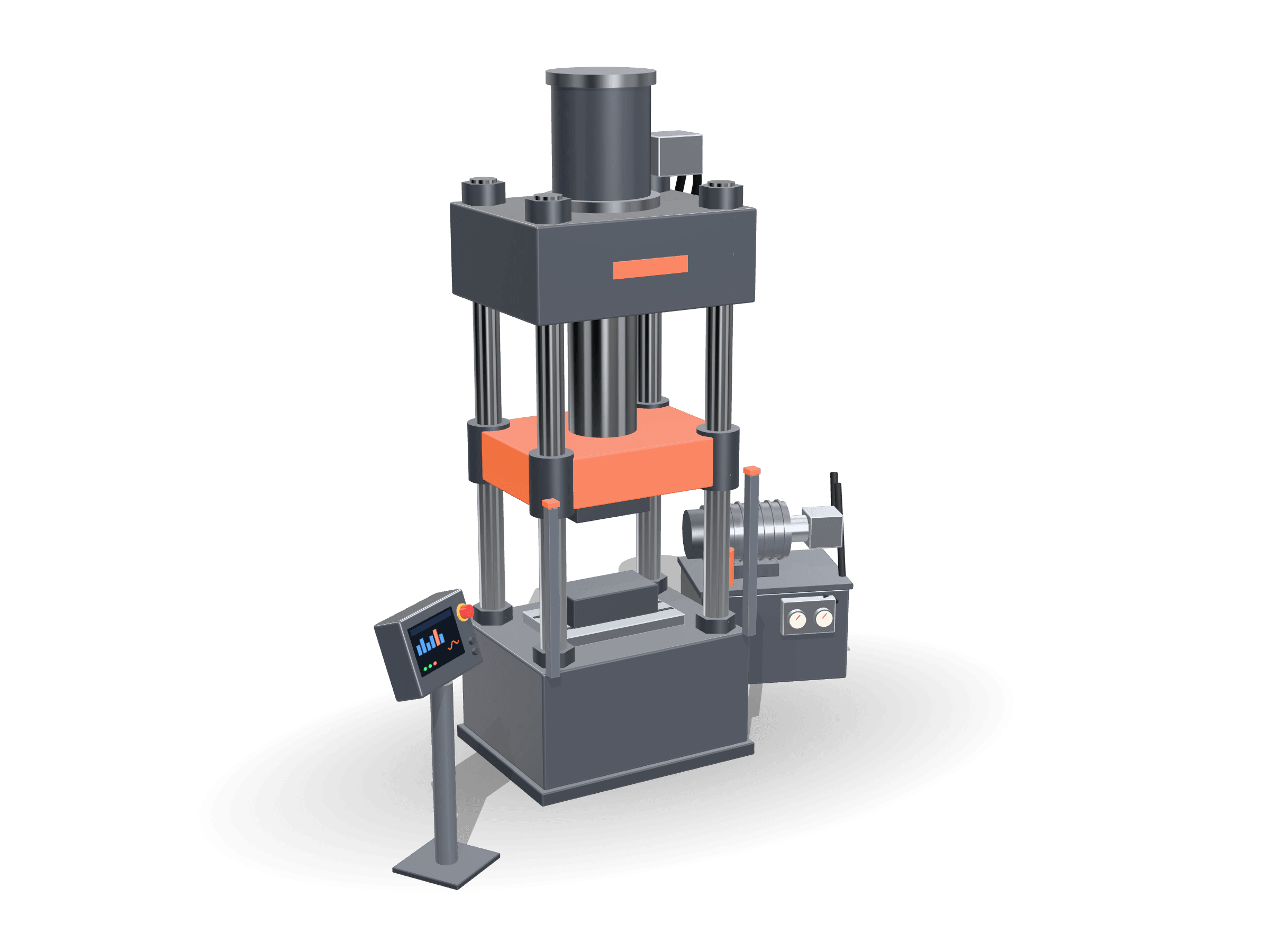

في المكبس رباعي الأعمدة تتحرك البلاطة على أربعة أعمدة توجيه. هذه الأعمدة تحافظ على توازي البلاطة مع الطاولة تحت الحمل، فتتوزع القوة بالتساوي على الإسطمبة، وتخرج القطعة بنفس الجودة من أول دورة في الوردية حتى آخرها.

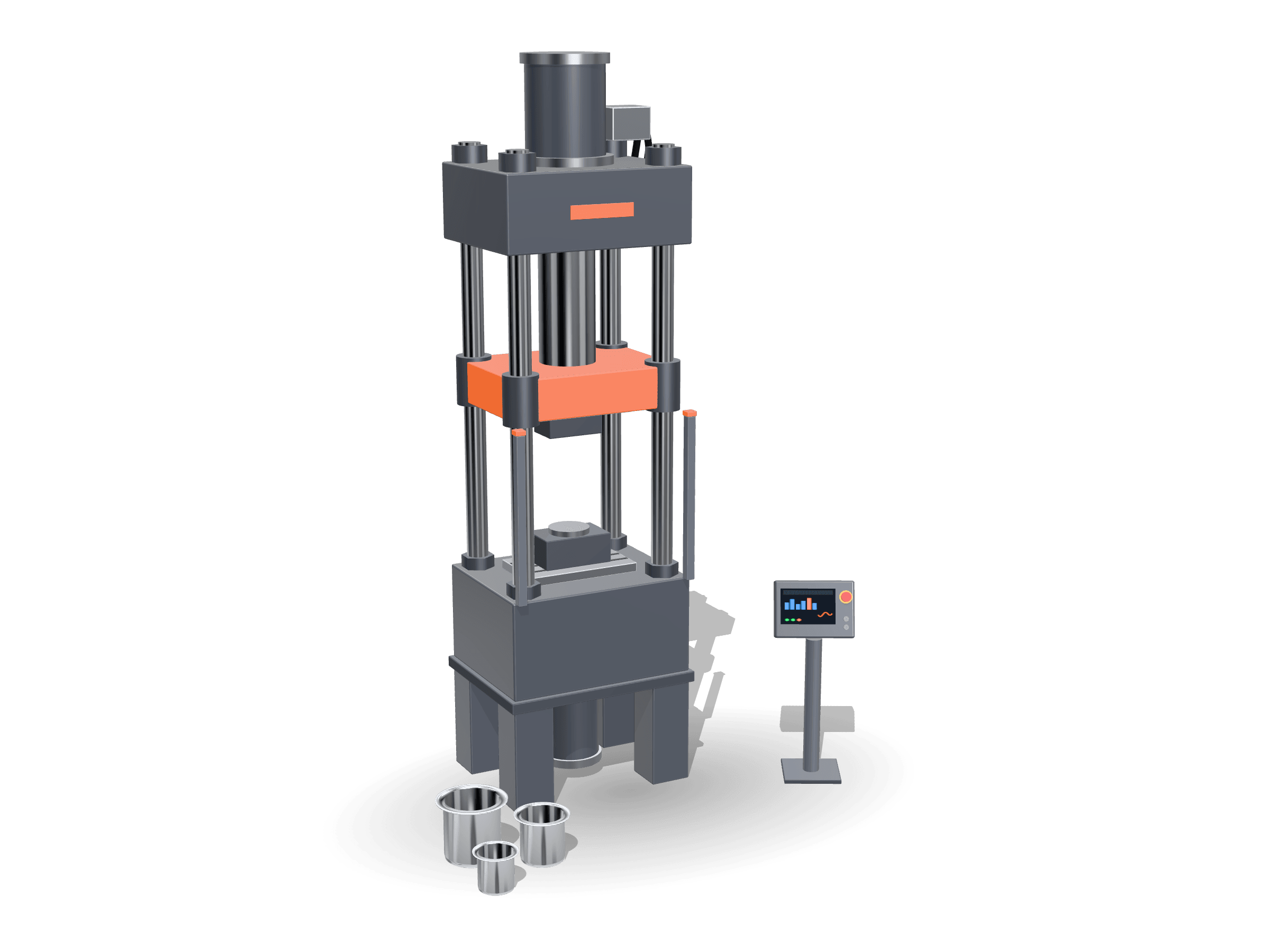

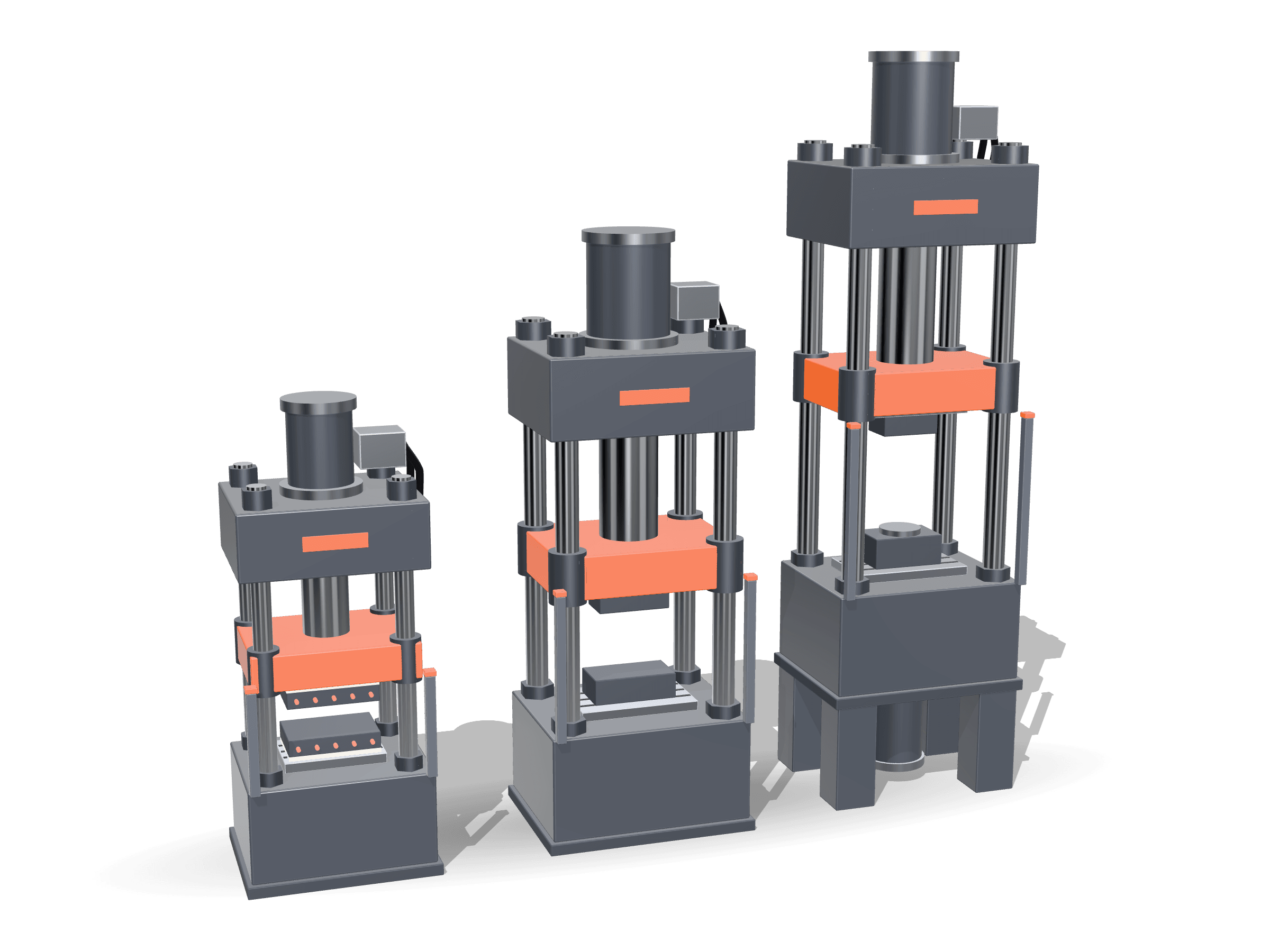

نصنّع هذه العائلة في تكوينين أساسيين. مكبس السحب العميق PSG-HPDD بقوة من 40 إلى أكثر من 1000 طن، بتحكم دقيق في الضغط يناسب القطع المعدنية العميقة والأشكال المعقدة. ومكبس التشكيل الحراري PSG-HPTF بقوة من 80 إلى أكثر من 600 طن، يجمع بين الحرارة والضغط لتشكيل الميلامين والكاوتشوك والسيليكون والبورسلين، ويحفظ نظام التحكم فيه أكثر من 100 برنامج. ويتوفر ببلاطات ثابتة، أو ببلاطة سفلية متحركة تخرج من المكبس عند التحميل وطرد المنتج، فتبقى يد العامل بعيدة عن الإسطمبة الساخنة.
لكل تطبيق مكبس يناسبه. نحدد القوة ومقاس الطاولة والفتحة والمشوار ونظام التسخين والتحكم بناءً على القطعة والخامة والإنتاج المطلوب. أرسل لنا رسمًا أو عينة وعدد القطع المطلوب في الوردية، وسيقترح مهندسونا التكوين المناسب.
كيف يعمل
الموديلات

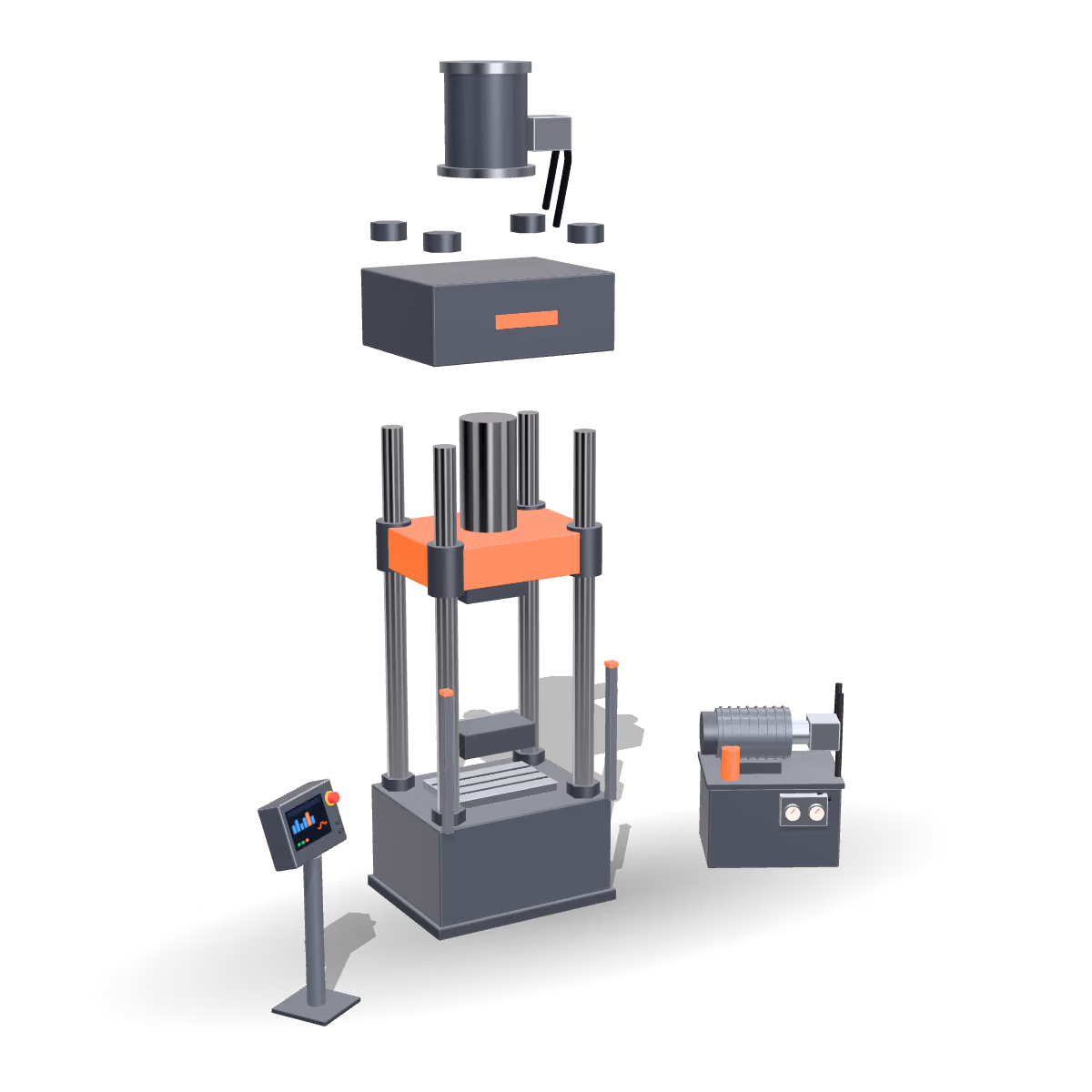

من داخل المكبس رباعي الأعمدة
ما يفعله كل جزء، والمكبس مفكك.
الخطوة 1 من 4
الهيكل
القاعدة والأعمدة الأربعة تربط المكبس ببعضه: تنقل الأعمدة قوة الضغط من القاعدة إلى الرأس العلوي.
- القاعدة
- الأعمدة
الخطوة 2 من 4
الرأس العلوي والأسطوانة
تجلس الأسطوانة الرئيسية في الرأس العلوي، وضغط الزيت فيها يتحول إلى قوة على البلاطة المتحركة.
- الرأس العلوي
- الأسطوانة الرئيسية
الخطوة 3 من 4
البلاطة المتحركة والقوالب
البلاطة موجَّهة من أركانها الأربعة، فتبقى موازية للقاعدة ويلتقي القالبان بدقة.
- البلاطة المتحركة
- القالب السفلي
الخطوة 4 من 4
القدرة والتحكم
توفر وحدة القدرة الزيت، ومن لوحة التشغيل يُضبط الضغط والموضع والتوقيت ويُحفظ.
- وحدة القدرة
- لوحة التشغيل
أسئلة شائعة
ما المعلومات التي تحتاجونها لإعداد عرض سعر؟
كلما عرفنا عن الشغل أكثر، كان عرض السعر أدق. للمكبس: المنتج أو القطعة، والخامة وسمكها، والقوة المتوقعة، ومقاس الطاولة، والفتحة والمشوار، والتسخين إن وجد، والإنتاج المطلوب في الوردية. ولمكبس البالات: نوع الخامة، والكمية اليومية، والمساحة المتاحة، ووزن البالة المطلوب.
الرسومات أو صور الوضع الحالي أو عينة من القطعة تساعدنا كثيرًا. وإذا لم تكن متأكدًا من بعض القيم فأخبرنا بذلك، وسيحددها مهندسونا معك.
ما الفرق بين البلاطات الثابتة والبلاطة السفلية المتحركة في المكبس الحراري؟
في نسخة البلاطات الثابتة يحمّل العامل الإسطمبة ويفرغها داخل المكبس. أما في نسخة البلاطة السفلية المتحركة، فتخرج البلاطة السفلية من المكبس للتحميل وطرد المنتج، ثم تعود للكبس.
البلاطة المتحركة تُبعد يد العامل عن منطقة الكبس الساخنة وتجعل التحميل أسهل. والنسختان متاحتان في مكبس التشكيل الحراري PSG-HPTF بقوة من 80 إلى أكثر من 600 طن.
كيف أقدّر قوة المكبس (الحمولة) التي أحتاجها؟
تعتمد القوة المطلوبة على نوع العملية والخامة ومقاس القطعة. في الكبس والقولبة، هي أساسًا الضغط الذي تحتاجه الخامة مضروبًا في المساحة المسقطة للقطعة. وفي السحب العميق، تعتمد على مقاومة الخامة وسمك اللوح ومحيط الجزء المسحوب.
أضف هامشًا فوق القيمة المحسوبة حتى لا يعمل المكبس عند أقصى قدرته في كل دورة. ويمكن لمهندسينا مراجعة حسابك من رسم القطعة وبيانات الخامة.
